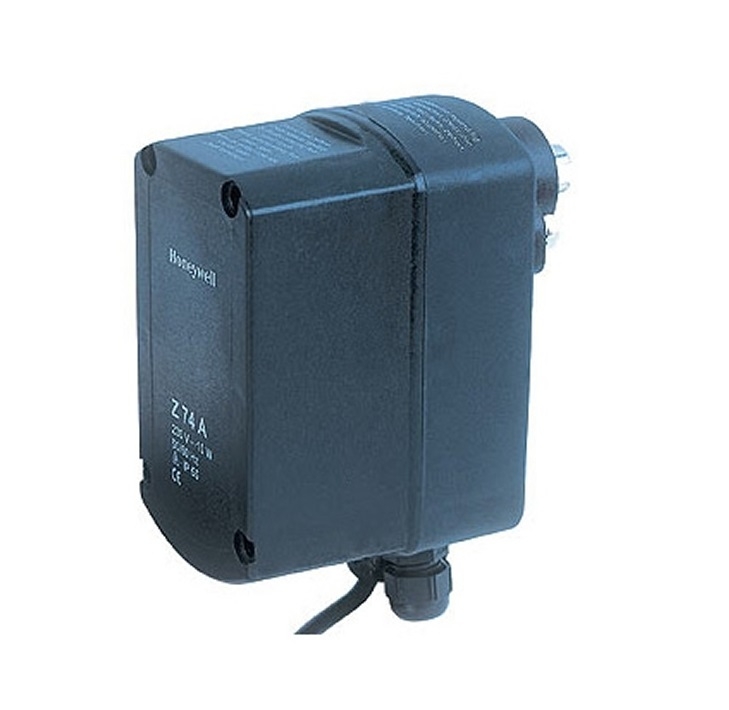

Привод обратной промывки Honeywell Z74A- A







ОСОБЕННОСТЬЮ Привода обратной промывки Z74A-A является максимально упрощенные конструкция и внешний вид. Для установки необходимого интервала промывки требуется снять заднюю крышку привода и вручную установить необходимый режим, руководствуясь инструкцией на задней крышке привода. Байонетное присоединение не требует дополнительных инструментов для монтажа привода. Для подключения дополнительных устройств существует дополнительный ввод кабеля PG 9. Сетевой кабель длиной 1,5 метра. Возможна установка четырех щелочно-марганцевых батарей размера АА. При обратной промывке с помощью Z74A-A расходуется приблизительно 25 л воды.
КОНСТРУКЦИЯ: Привод автоматической промывки имеет следующую конструкцию: - корпус - байонетное присоединение - сетевой кабель
ПРИНЦИП ДЕЙСТВИЯ:







Привод Z74A-A открывает шаровой клапан фильтра в соответствии с заданным временным интервалом. При открытии шарового клапана в нижней части фильтра возникает зона пониженного давления, в результате чего активируется процесс обратной промывки (см. подробнее в разделе ФИЛЬТРЫ С ОБРАТНОЙ ПРОМЫВКОЙ). После окончания процесса промывки (примерно 25-30 сек) шаровой клапан закрывается. Четыре батареи размера АА ( в комплект поставки не входят) обеспечивают резервное питание привода в случае прекращения подачи электроэнергии. При исчезновении электричества во время процесса промывки наличие резервного питания от батарей позволяет закончить процесс промывки и предотвратить нежелательную потерю воды. Для промывки необходимо входное давление минимум 1,5 бар. Интервал промывки зависит от степени загрязненности воды. В процессе промывки потребитель может по-прежнему получать отфильтрованную воду
МАТЕРИАЛЫ: Корпус выполнен из особого пластика; соответствует типу защиты IP55 – брызгозащищенный
МАРКИРОВКА МОДИФИКАЦИЙ: Z74A-A = 230 В, 50/60 Гц, 10Вт
ВАРИАНТЫ ДОПОЛНИТЕЛЬНЫХ ПОДКЛЮЧЕНИЙ:
Дистанционное управление Приводом Z74A можно управлять дистанционно при помощи реле с перекидными «сухими» контактами (например, реле Honeywell Centra типа REL2). Минимальное время удержания контактов реле для активации обратной промывки составляет одну секунду.







Реле перепада давления Функцией обратной промывки Z74A можно, по мере необходимости, управлять при помощи реле перепада давления с микропереключателем, имеющим «сухие» контакты (например, Honeywell FEMA DDCM1). Рекомендуется устанавливать перепад давления на уровне 0,5 бар. Предупреждение!  Запрещается между впускным и выпускным трубопроводами, находящимися под давлением, устанавливать редукционный клапан. Поэтому реле перепада давления не допускается использовать с фильтрами FK74C, FK76CS, HS10S







Дистанционный контроль Для дистанционного контроля за открытым или закрытым положением шарового клапана рекомендуется использовать центральную систему сигнализации с входным напряжением от 0 до 10В. Максимально

допустимый ток равен

10мА. Величина сигнала на уровне от 5 до 10 В указывает

на присутствие сетевого тока и на то, что выпускной клапан закрыт
