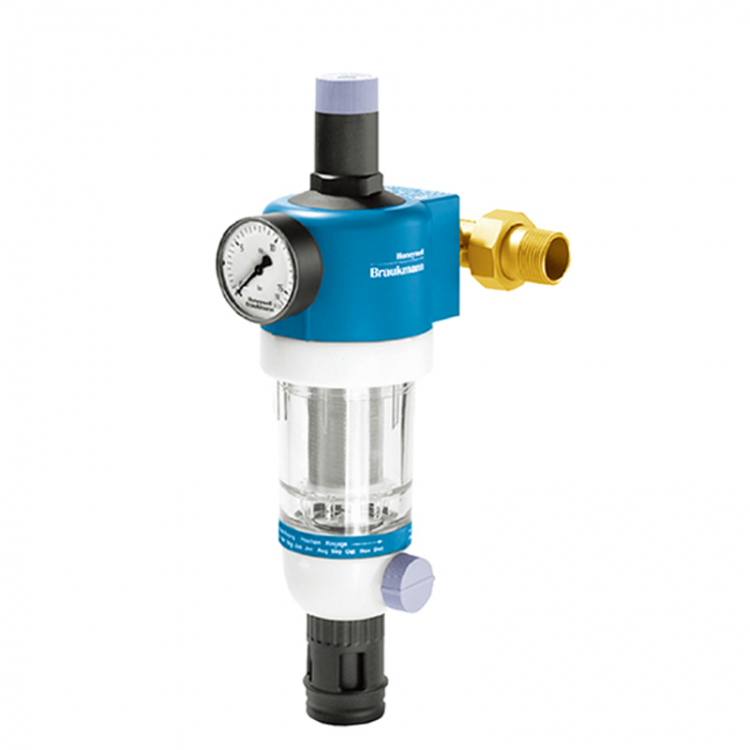

Сетчатый фильтр Honeywell FK74C-1""AA

ОСОБЕННОСТЬЮ фильтров FK74C является наличие встроенного клапана понижения давления, позволяющего защитить магистрали и устройства водопотребления от нежелательных колебаний давления, а также уменьшить расход воды. Выходное давление регулируется в пределах от 1,5 до 6,0 бар. Наличие поворотного фланцевого соединения позволяет устанавливать его как на горизонтальном, так и на вертикальном участке трубопровода чашей вниз. Кольцо-памятка указывает, когда необходимо вручную провести очередную промывку. Использование байонетного соединения обеспечивает легкую установку привода обратной промывки. Фильтр проверен на соответствие европейским стандартам

КОНСТРУКЦИЯ: Фильтр FK74C состоит из: - корпуса с манометром - пружинного стакана с регулировочной ручкой - вкладыша клапана с диафрагмой и седлом клапана - резьбовых штуцеров - поворотного соединения с фланцевым уплотнением и винтами крепления - сетчатого фильтра тонкой очистки - прозрачной чаши фильтра - шарового клапана с дренажным штуцером - накидного ключа для чаши фильтра и редукционного клапана

МАТЕРИАЛЫ: - корпус из ударопрочного синтетического материала - пружинный стакан, вкладыш клапана и держатель сетки фильтра из высококачественного синтетического материала - штуцеры с наружной резьбой из латуни - соединительный элемент из красной бронзы - фильтрующий сетчатый элемент тонкой очистки из нержавеющей стали - чаша фильтра из ударопрочного прозрачного синтетического материала - армированная волокном диафрагма из NBR - уплотнения из NBR

МАРКИРОВКА МОДИФИКАЦИЙ: FK74C – XXX AA – размер ячейки сетки 100 мкм FK74C – XXX AC – размер ячейки сетки 50 мкм FK74C – XXX AD – размер ячейки сетки 200 мкм где XXX – присоединительные размеры штуцеров





ИНСТРУКЦИЯ ПО МОНТАЖУ: - Можно монтировать как на металлические, так и на пластиковые трубы. - Устройство устанавливается на горизонтальном или вертикальном участке трубопровода чашей вниз. Это положение обеспечивает максимальную эффективность фильтрации. - Устанавливается за водосчетчиком после запорных клапанов в соответствии с требованиями DIN 1988, часть2. Это позволит обслуживать устройство без демонтажа из трубопровода. - Обеспечьте свободный доступ к фильтру для возможности отслеживания степени загрязнения через прозрачную чашу, контроля показаний манометра и проведения технического обслуживания. - Рекомендуется после комбинированного фильтра оставлять прямолинейный стабилизирующий участок трубопровода длиной не менее пятикратного номинала присоединительного размера.



ТИПИЧНЫЕ СПОСОБЫ ПРИМЕНЕНИЯ: Фильтры тонкой очистки FK74C предназначены для использования в любых бытовых целях. Эти фильтры также могут быть использованы для промышленных и коммерческих целей в пределах их технических условий. Фильтры FK74C устанавливают при наличии в системе оборудования, чувствительного к загрязнениям а также: - если статическое давление превышает максимальное рабочее давление для устройств водопотребления - если в последующих магистралях должны быть исключены скачки давления - для защиты от шума, когда статическое давление в точках отбора воды превышает 5,0 бар (DIN 4109) - в случаях, если пространство для монтажа ограничено, особенно при малом расстоянии до стены - для замены существующих фильтров (например, фильтров
