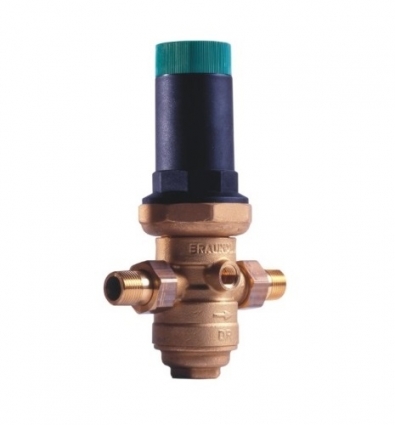

Редукционный клапан Honeywell D06FN-3/4"B

Клапан понижения давления D06FN является надежной защитой установок водоснабжения от воздействия слишком высокого давления, возникающего в водопроводной сети. В пределах своих технических характеристик клапаны могут использоваться в промышленных или коммерческих установках.

ОСОБЕННОСТИ: Давление на выходе выставляется с помощью регулировочной ручки. Уровень установленного давления указан прямо на регулировочной шкале. Вкладыш клапана изготовлен из высококачественного синтетического материала и полностью может быть заменен при необходимости. Клапан имеет встроенный фильтр с ячейками сетки 0,16 мм. Клапан может быть легко модифицирован в комбинированный фильтр с обратной промывкой Возможен уход и техническое обслуживание клапана без демонтажа из водопроводной системы Дополнительно может быть установлен обратный клапан на входе

КОНСТРУКЦИЯ:





клапан D06FN состоит из: - корпуса с внешней резьбой и резьбовыми отверстиями для манометра (оба на выходе) - присоединительных штуцеров с наружной резьбой - вкладыша клапана с диафрагмой и седлом клапана - фильтра с сеткой 160 мкм - чаши фильтра - регулировочной пружины - пружинного стакана с регулировочной ручкой и установочной шкалой

ПРИНЦИП ДЕЙСТВИЯ: Клапан работает по принципу уравнивания усилий. Усилие диафрагмы направлено против силы распрямления пружины. Если впускное давление, а вместе с ним и нажим диафрагмы, уменьшается в результате забора воды, то большее давление пружины вызывает открытие клапана. Выпускное давление повышается до тех пор, пока усилия диафрагмы и пружины вновь не уравняются. Скачки давления на входе не оказывают влияния на давление, установленное на выходе

МАТЕРИАЛЫ:





- латунный корпус - латунные резьбовые соединения - вкладыш клапана из высококачественного синтетического материала - сетчатый фильтр из нержавеющей стали - чаша фильтра из латуни - армированная волокном мембрана из NBR - уплотнения из NBR - регулировочная пружина из пружинной стали

МАРКИРОВКА МОДИФИКАЦИЙ: D06FN –ХХХ В – наружная резьба штуцеров Где ХХХ – присоединительный размер

ТИПИЧНЫЕ СПОСОБЫ ПРИМЕНЕНИЯ:Клапаны с понижением давления применяются в бытовых, коммерческих и промышленных установках в пределах их технических условий. Их следует устанавливать: - если статическое давление превышает максимально допустимое для данной системы значение - если нежелательны скачки давления в оборудовании, находящемся ниже по направлению потока воды - для достижения постоянного уровня давления на входе и выходе, в системах повышения давления, оборудованных насосом - если при использовании системы повышения давления требуется несколько зон давления

ИНСТРУКЦИЯ ПО МОНТАЖУ:



- Рекомендуется устанавливать клапан на горизонтальном участке трубопровода в положении чашей фильтра вниз. Это наиболее удобное положение для очистки. -Смонтируйте запорные вентили. - При использовании в бытовых установках, где имеются повышенные требования к защите от загрязнения, установите фильтр тонкой очистки перед клапаном с понижением давления. - Обеспечьте свободный доступ, так чтобы был хорошо виден манометр, чтобы можно было сквозь прозрачную чашу определить степень загрязнения и не был затруднен контроль и техническое обслуживание. - Если места достаточно, рекомендуется после клапана понижения давления оставлять прямолинейный участок трубопровода длиной не менее пятикратного номинального присоединительного размера.

ДИАГРАММА КОЭФФИЦИЕНТА k_vs







Клапаны понижения давления (редукционные клапаны) предохраняют оборудование от избыточного давления в системе водоснабжения. Установка такого клапана позволяет избежать повреждений, вызванных избыточным давлением и уменьшить расход воды. С помощью клапана с понижением давления можно также поддерживать постоянный уровень установленного давления на выходе, даже при наличии скачков входного давления. Поддержание выходного давления на постоянном уровне сводит к минимуму шум потока воды.


ОБЩИЕ ХАРАКТЕРИСТИКИ:

• Изделия проверены в соответствии со стандартом DVGW
• Изделия прошли сертификацию в России
• Давление на выходе выставляется с помощью регулировочного маховика
• Небольшие размеры позволяют использование клапанов в ограниченном пространстве
• Регулировочная пружина не находится в контакте с питьевой водой
• Специальные гнезда для манометра (манометр в комплект не входит)
• Продукция надежна и многократно проверена в эксплуатации
• Небольшой вес
